ROTOMAC® WIRBELSTROMROTIERSYSTEME

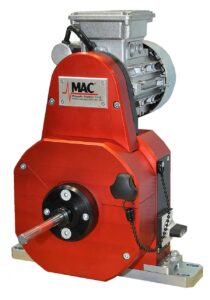

Drehbares Prüfgerät Modell 350M
Wirbelstromrotiersystem zur Detektion von Ziehriefen in Rohren und Stabstahl
Rotiersysteme von MAC nutzen die spezifischen Fähigkeiten der Wirbelstromprüftechnologie mit Rotierprüfköpfen zur Detektion langer, durchgängiger Oberflächenfehler, die von umfassenden Durchlaufspulen nicht erkannt werden.
- Funktioniert mit MultiMac®-Wirbelstromelektronik.
- Systeme mit zwei, vier oder sechs Sonden, jede mit einem eigenen Detektorkanal.
- Die präzise Abstandskompensation sorgt für ein einheitliches Fehlersignal, auch bei außermittigen oder unrunden Bauteilen.
- Auswahl verschiedener Prüfkopfe mit Prüfsonden geführt an der Oberfläche oder im festen Abstand, je nach Oberflächenbeschaffenheit, Bauteilgröße und Prüfspezifikation.
- Dynamisches Bremsen für einen Schnellstopp des rotierenden Prüfkopfes.
- Im Gegensatz zu umfassenden Durchlaufspulen die Signalanzeigen der werden Rotiersonden nicht von Veränderungen der Durchsatzleistung beeinflusst, die bei der Teileumformung entstehen können, da die Sonden kontinuierlich mit einer festen Geschwindigkeit um das Werkstück rotieren.
- Für automatische Systemlösungen. Durch Defekte im Stabstahl oder Draht werden Fehlersignale und Alarme ausgelöst sowie Farbmarkierer und andere Geräte aktiviert.
- Zur Prüfung elektrisch leitfähiger Bauteile mit einem Durchmesser von 3 mm bis 180 mm.
ZERSTÖRUNGSFREIE PRÜFUNG MIT WIRBELSTROMTECHNOLOGIE

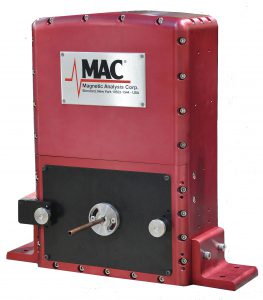

Rotierprüfkopf Modell 350M
Die Wirbelstromprüfsysteme (ET) von MAC® umfassen computerbasierte Prüfgeräte und Prüfspulen, die zwei ET-Spulentechnologien verwenden: umfassende Durchlaufspulen und Sektorspulen sowie Rotiersonden.
- Wirbelstromprüfungen mit umfassenden und Sektorspulen werden wie folgt ausgeführt:
- Das Produkt wird durch oder entlang einer elektrischen Prüfspule geführt, die durch einen Wechselstrom angeregt wurde.
- Dies induziert einen Wirbelstromfluss um das Prüfmaterial herum oder, im Fall einer Sektorspule, im Bereich unter der Spule.
- Kurze, sporadische Anomalien oder Fehler verursachen eine Änderung im Muster des Wirbelstroms, die das Gerät erkennt.
